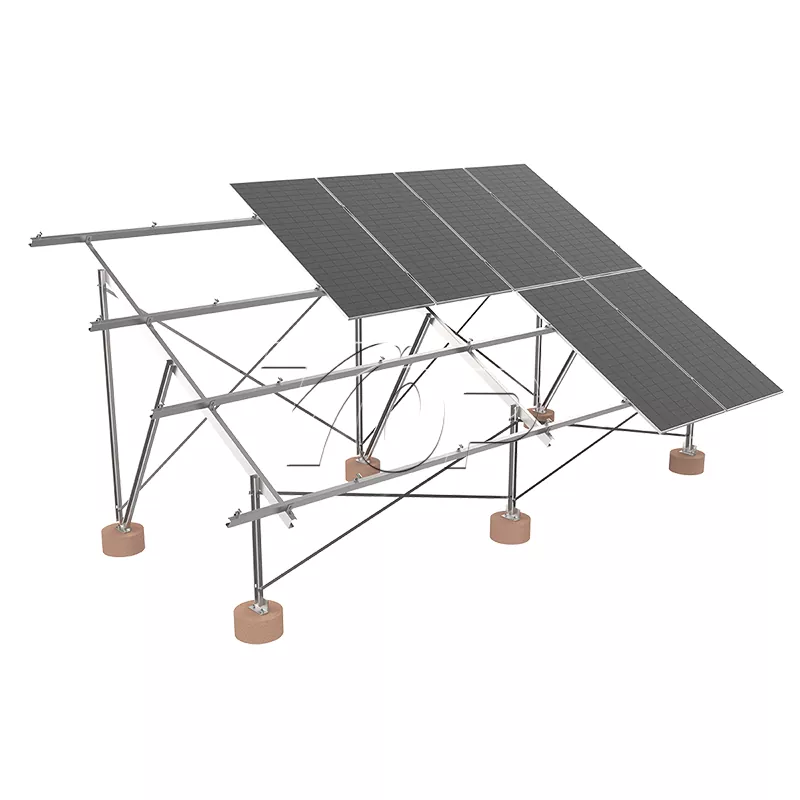

Rack de montagem no solar do painel solar

O rack de montagem solar em forma de energia em forma de CP é usado principalmente como o principal material estrutural. Tem uma relação de alta força / peso. Este sistema solar de montagem no solo pode reduzir o peso de todo o sistema de suporte, garantindo capacidade de carga suficiente. Seus suportes mais leves são mais convenientes durante o transporte e a instalação, além de reduzir os requisitos de carga da fundação.

Parâmetros do produto

Material de alta resistência: aço galvanizado a quente (HDG) ou alumínio anodizado fornece excelente resistência à corrosão e força estrutural com uma vida útil de mais de 25 anos.

Projeto modular: o rack de montagem do solar do painel solar suporta montagem e ajuste rápido, compatíveis com uma variedade de tamanhos de painel solar.

Resistência ao vento: Através do design estrutural do rack solar de montagem no solo otimizada e fixação de fundação, ele pode resistir à velocidade do vento acima de 60 m/s, adequada para áreas de pressão do vento alta.

Ângulo de instalação flexível: suporta ângulo de inclinação fixa (15 ° -60 °) ou ajuste de ângulo sazonal para maximizar a eficiência da geração de energia.

Proteção ambiental e baixa manutenção: não há necessidade de base concreta, reduza a poluição da construção, baixos custos de manutenção.

Modo de instalação

1 Preparação para a instalação

Verificação do local: verifique a planicidade do solo e o tipo de solo (parafusos de ancoragem ou fundações de concreto são recomendados).

Lista de ferramentas: perfuração elétrica, chave inglesa, nível, máquina de montagem de parafuso de ancoragem (opcional).

2 Procedimento de instalação

Fixação da fundação:

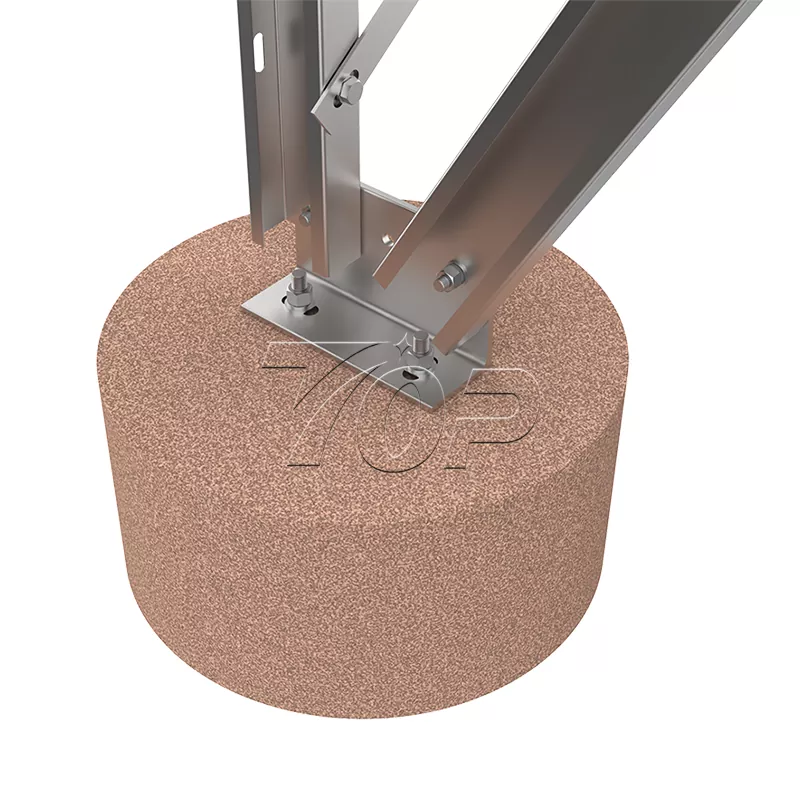

Se forem utilizados bases de concreto: despeje pilares de concreto com uma profundidade de pelo menos 80 cm e insira parafusos base de suporte.

Se estiver usando parafusos de ancoragem (recomendado): parafuse os parafusos no solo na profundidade do projeto (geralmente 1,2-2m).

Assembléia de suporte:

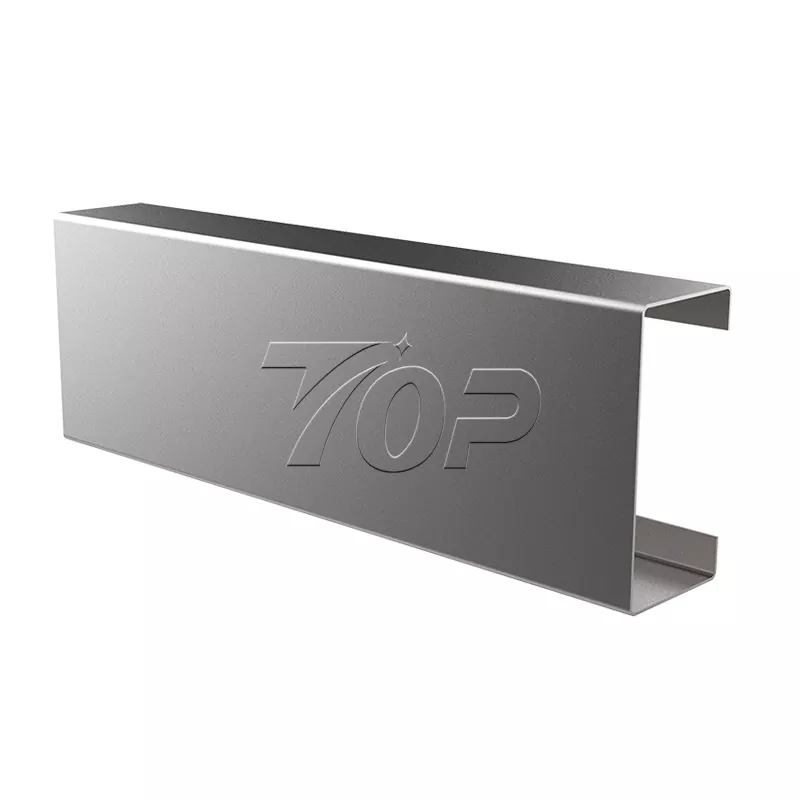

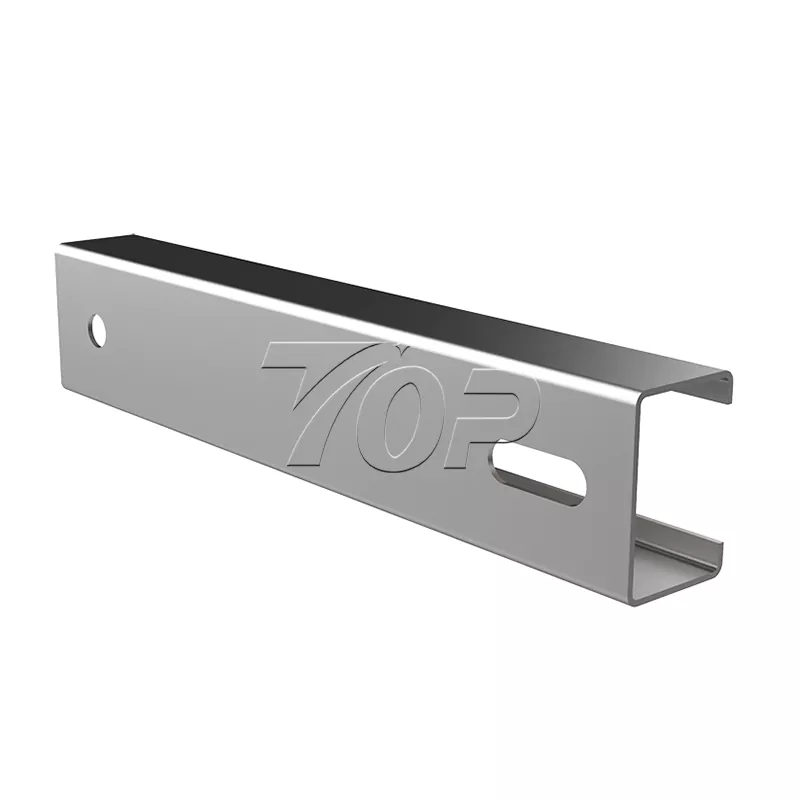

Corrija a coluna de aço em forma de C verticalmente na fundação e aperte-a com parafusos.

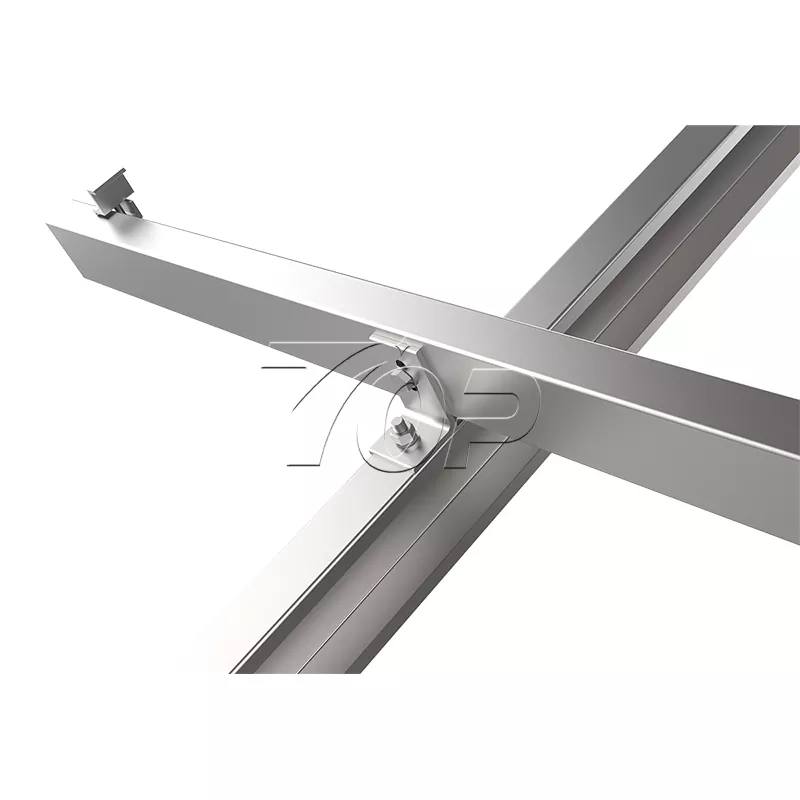

Instale as vigas de suporte transversal e os aparelhos diagonais para garantir que a estrutura do rack de montagem no painel solar esteja nivelada (calibre usando um nível).

Instale painéis solares:

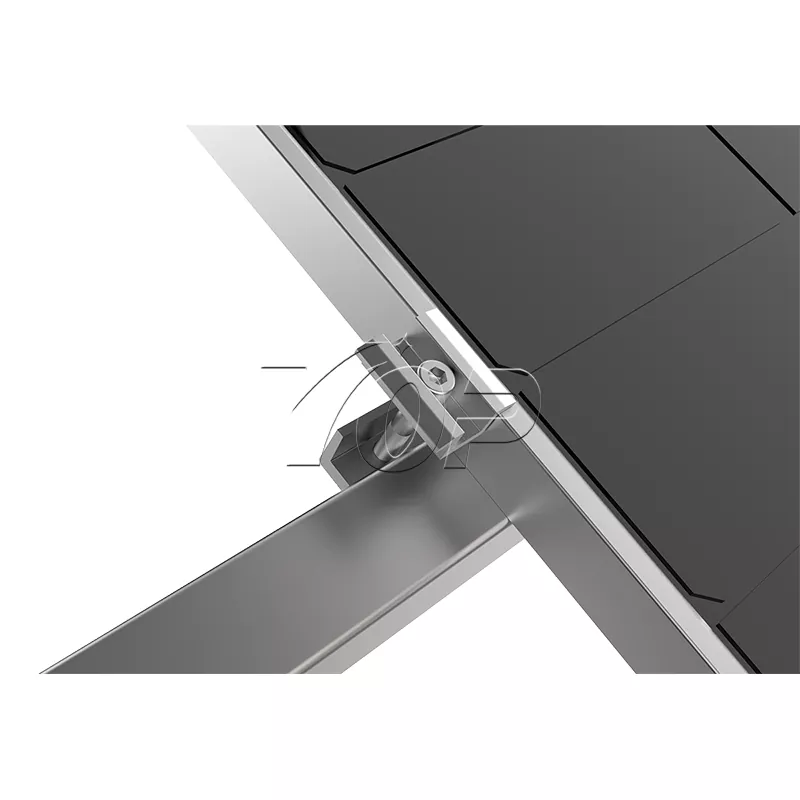

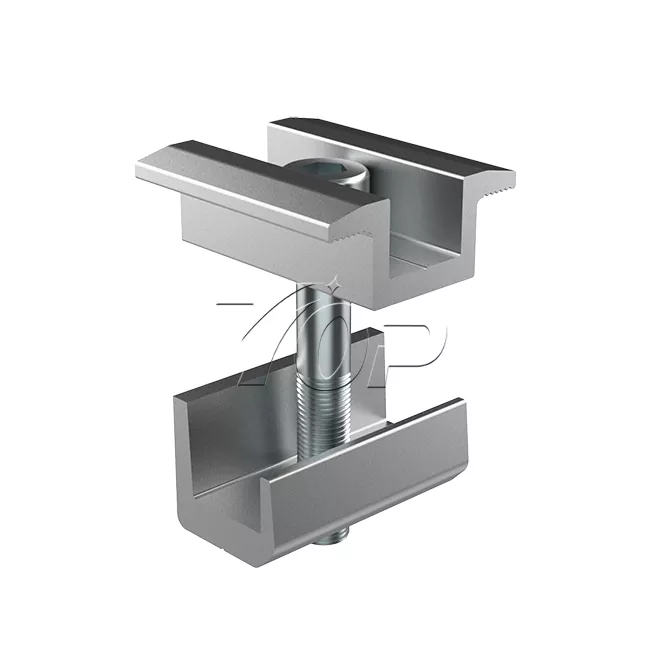

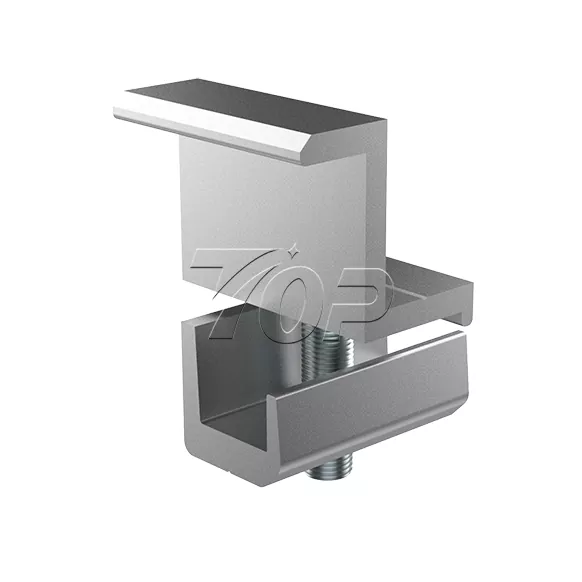

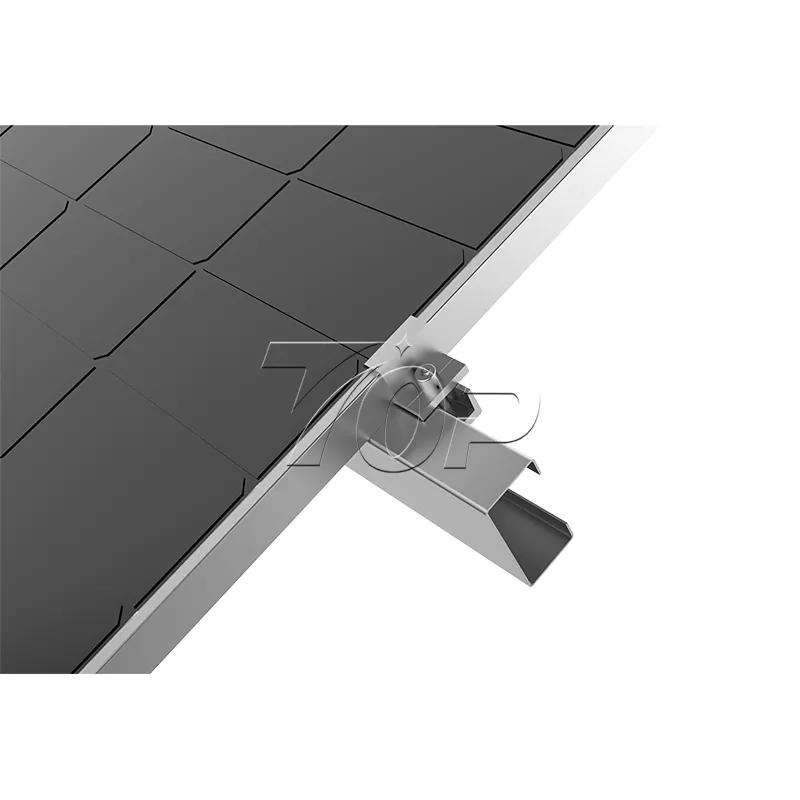

Os painéis de terra solar são colocados no feixe e fixados com fixação de aperto de liga de alumínio para garantir espaçamento uniforme (espaçamento recomendado ≥10 cm para dissipação de calor).

Fundamentação e inspeção:

Conecte o cabo de aterramento ao sistema de suporte e teste a resistência (≤5Ω).

Inspeção completa do aperto do parafuso e estabilidade estrutural.

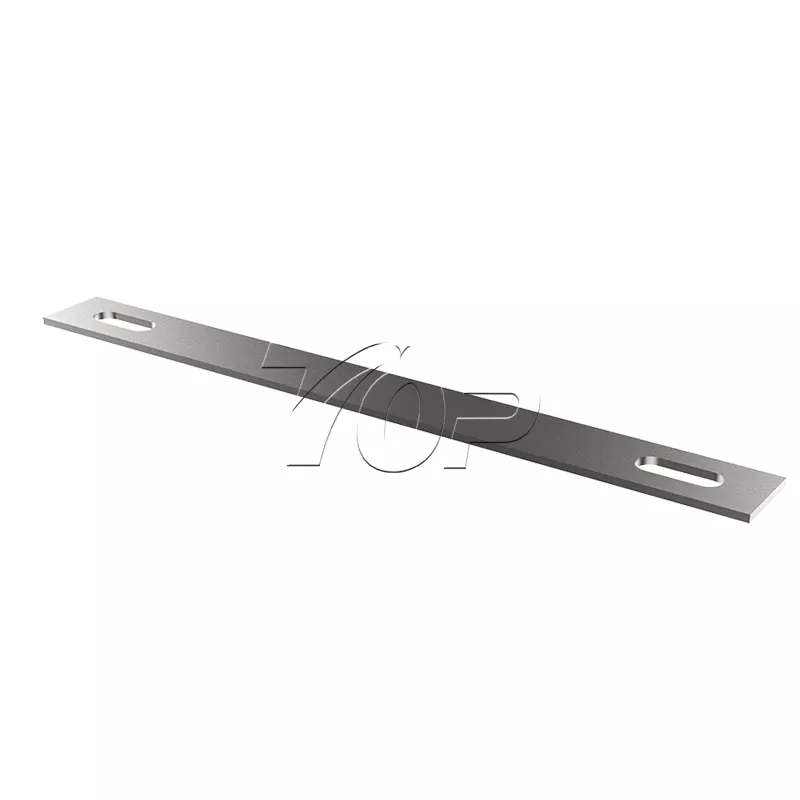

Mostra de produto
